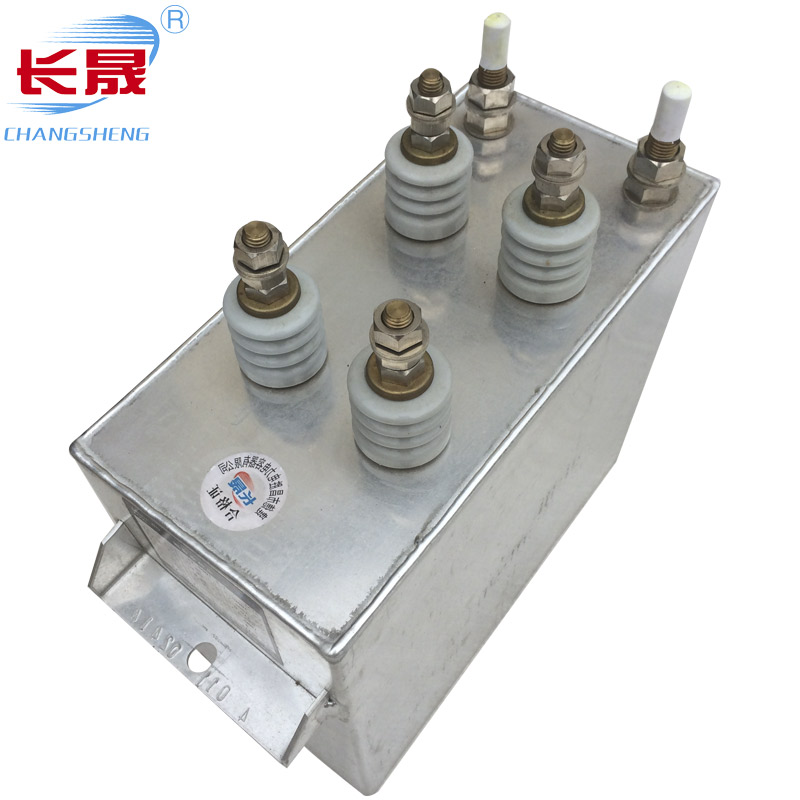

更新時間：2026-1-9 點擊:42次高壓串聯諧振電容器是一種用于電力系統中實現諧振補償?shù)臒o功補償設備。其在安裝時要格外謹慎。
一、安裝前準備
1.環境要求
選擇干燥、通風良好、無腐蝕性氣體的環境，避免陽光直射和雨淋。
溫度需符合電容器規格要求，避免高溫或低溫影響性能。
2.固定基座
電容器應安裝在牢固的基座上，避免震動或傾斜。
層間距離不小于100mm，列間距離1-1.5m，保證散熱和檢修空間。
二、安裝步驟
1.分層安裝
可分層裝在鐵架上，但不超過三層，層間不加隔板。
上下層凈距≥0.2m，下層底部離地≥0.3m，外殼間距≥10cm。
2.接線規范
明確電源側、負載側及中性點側端子，按說明書或圖紙連接。
用軟線單獨連母線，避免硬母線對瓷套管造成應力。
電氣回路和接地部分接觸良好，防止高頻振蕩電弧。
3.電抗器配置
短電纜需至少兩節電抗器串聯；GIS/變壓器試驗需將所有電抗器串聯。
三節電抗器之間采用串連接法，使用短線連接，并在頂部安裝均壓環。
三、安*全與保護
1.熔斷器
3.15kV及以上電壓的電容器，每個都要單獨裝熔斷器。
2.電抗器
電壓波動大或諧波嚴重時，加裝串聯電抗器抑制過電流和涌流。
3.保護裝置
裝設完善的過電壓和過電流保護，電容器對這兩者很敏感。
四、調試與驗收
1.參數設置
按試驗電壓調整諧振頻率，設置過壓、過流保護閾值。
2.空載測試
先通電觀察無異常聲響、溫升正常后逐步加載。
五、維護要點
1.定期檢查
每月清潔端子，檢測電容值平衡度。
2.異常處理
發下鼓包、滲漏或異常聲音立即停機檢修。
六、其他注意事項
1.電容量分配
安裝前分配好電容量，相間偏差≤5%。
2.標牌方向
電容器的標牌要朝外，方便查看。
3.通風與照明
電容器室可自然采光或人工照明，不用采暖。
以上是高壓串聯諧振電容器的安裝要點介紹，希望對大家有幫助。
